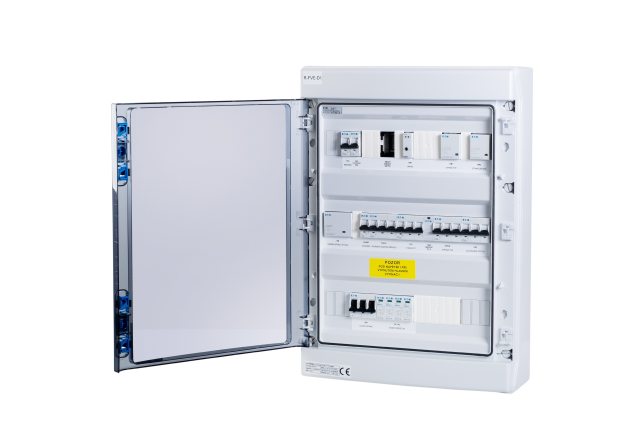

Rozvádzač R-FVE-D1

AC rozvádzač určený pre montáž na stenu, IP65 slúžiaci na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač GoodWe 4 až 10K-ET).

Jeho výhodou je automatické prepnutie medzi štandardným chodom zo siete a zálohou. Je potrebné kontrolovať zaťaženie pri výpadku el. energie, aby nedošlo k preťaženiu, pretože jeho funkcia prepne na zálohu striedača celý dom.

Nespornou výhodou je minimálny zásah do rozvádzača zákazníka - Smartmeter (meranie striedača) spoločné rozpadové miesto aj všetko istenie, je súčasťou tohto rozvádzača. Stačí teda urobiť slučku medzi hl. rozvádzačom a umiestnením technológie. V rozvádzači je pripravené aj krízové odpojenie striedača HDO (N0%) Rozvádzač R-FVE-D1 je koncipovaný na hlavný istič v stĺpiku do ističa B40/3 .

Pozn. Smartmeter nie je súčasťou dodávky AZ TRADERS sro Pokiaľ zákazník dodá Smartmetery, sme schopní ich do rozvádzačov osadiť.

Pri prepnutí dochádza k miernemu časovému oneskoreniu (prepnutiu stýkačov) – teda nejde o bez výpadkové riešenie zálohy.

Zoznam hlavných komponentov:

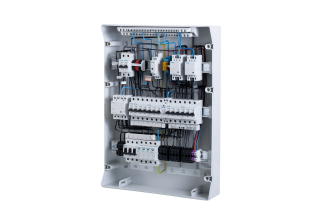

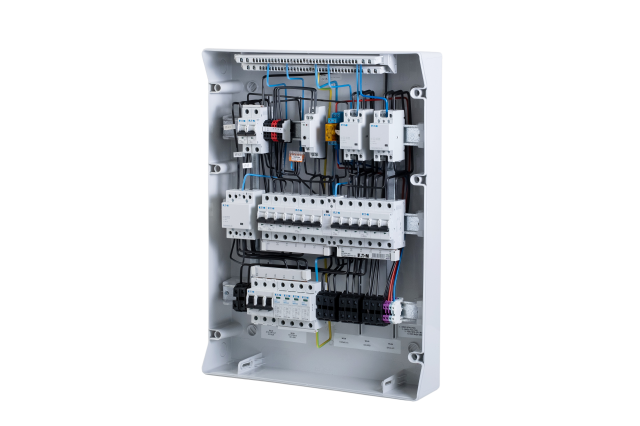

Rozvádzač EATON IKA-3/54-ST, zvodič prepätia triedy T1+T2 EATON SPBT12-280/4, hlavný vypínač EATON IS40/3, príprava na istenie bojlera – EATON PL6-B16/3, istenie striedača a zálohovaných okruhov 2 -B20/3, stýkač vrátane strážneho relé ELKO HRN-55 a stýkač EATON Z-SCH230/40-40, istenie pre meranie a riadenie, ističe EATON PL6 a 2 stýkače pre autonómne prepnutie objektu na zálohu Z-SCH230/25 + relé pre ovládanie krízového HDO.

V Kombinácii s rozvádzačom R-FVE-E1 (R-FVE-E2), kde je umiestnený aj AZ Router, môžete prepojiť rozvádzače pripraveným káblovým zväzkom a mať v 2 rozvádzačoch kompletnú technológiu vrátane regulácie do TÚV.

Hlavné parametre

Značky striedačov

Parametre striedačov

Osadenie rozvádzačov

Ostatné parametre
